Cửa kính tự động mở trượt, thường gọi là cửa mắt thần, là cửa có cánh kính cường lực trượt ngang trên ray, do motor kéo và tự mở khi cảm biến phát hiện người đến gần. Cửa gồm 5 phần chính: cảm biến, bộ điều khiển, motor, ray cùng dầm máy, và cánh kính dày 10–12 mm. Bài viết này trình bày nguyên lý, cấu tạo, cấu hình 1 cánh – 2 cánh, khối lượng cánh, hạn chế và các bước lắp.
Cửa kính tự động mở trượt (mắt thần) là gì?
Cửa kính tự động mở trượt là cửa trượt ngang chạy bằng motor điện, mở và đóng mà không cần chạm tay. “Mắt thần” là cách gọi dân gian, lấy theo cảm biến gắn phía trên cửa. Tên gọi kỹ thuật là cửa trượt tự động hoặc cửa tự động cảm biến.
Trong ngành xây dựng, “mắt thần” còn chỉ ống ngắm lắp trên cửa ra vào để nhìn ra ngoài. Hai thứ này không liên quan nhau.
Cửa thường lắp ở sảnh tòa nhà, cửa hàng, siêu thị, trung tâm thương mại, bệnh viện, phòng khám và khách sạn. Kính cường lực (kính tôi nhiệt) được nung nóng rồi làm nguội nhanh. Theo TCVN 7455:2013 về kính xây dựng, kính tôi nhiệt an toàn khi vỡ sẽ tạo thành các hạt nhỏ, ít góc sắc hơn kính thường.
Cửa kính tự động hoạt động như thế nào?
Cửa hoạt động theo chuỗi 5 bước: cảm biến phát hiện người, gửi tín hiệu đến bộ điều khiển, bộ điều khiển cấp điện cho motor, motor kéo cánh trượt mở, rồi cửa tự đóng sau thời gian chờ đã cài.
- Người đi vào vùng quét của cảm biến phía trên cửa.
- Cảm biến gửi tín hiệu đến bộ điều khiển.
- Bộ điều khiển xử lý tín hiệu và cấp điện cho motor.
- Motor kéo cánh kính trượt trên ray, lối đi mở ra.
- Khi cảm biến không còn thấy chuyển động, cửa giữ mở trong thời gian chờ rồi đóng lại. Thời gian chờ chỉnh được trên bộ điều khiển, thường vài giây. Cửa đang đóng mà cảm biến an toàn phát hiện vật cản trong lối đi thì bộ điều khiển dừng cánh hoặc mở lại, nhờ đó giảm nguy cơ kẹp người.
Cửa kính tự động gồm những bộ phận nào?
Hệ cửa gồm 6 bộ phận: cảm biến, bộ điều khiển, motor, dầm máy và ray, bộ truyền động kèm bánh xe, cánh kính cường lực.
- Cảm biến kích hoạt: phát hiện người đến gần. Có 2 loại phổ biến: radar (vi sóng) bắt chuyển động và hồng ngoại quét vùng trước cửa.
- Cảm biến an toàn: phát hiện người hoặc vật nằm trong đường đóng của cánh.
- Bộ điều khiển: nhận tín hiệu từ cảm biến, điều khiển motor, và cài các thông số như tốc độ, thời gian chờ, chế độ cửa.
- Motor: kéo cánh qua bộ truyền động (thường là dây đai). Mỗi motor có tải trọng tối đa ghi trong catalogue của nhà sản xuất.
- Dầm máy và ray: dầm máy chứa motor, bộ điều khiển và ray, gắn trên khung, tường hoặc dầm chịu lực phía trên cửa.
- Bánh xe và kẹp kính: treo cánh kính vào ray, chịu toàn bộ khối lượng cánh.
- Cánh kính cường lực: dày 10–12 mm, kính trong, mờ hoặc dán film. Cánh kính lớn thì chọn 12 mm.

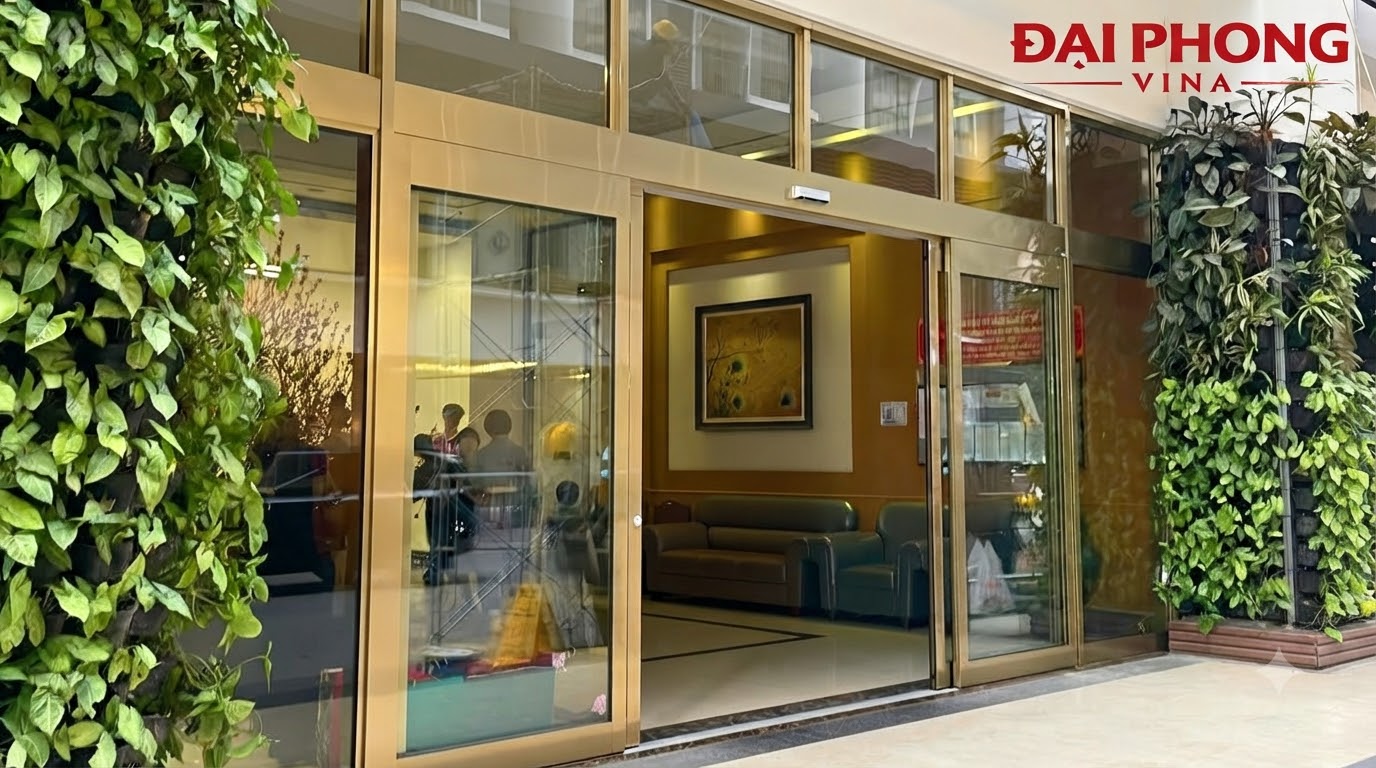

Cửa trượt tự động 1 cánh hay 2 cánh?
Cửa 1 cánh có một cánh trượt về một phía, cửa 2 cánh có hai cánh trượt tách sang hai bên từ giữa. Chọn theo bề rộng lối đi và lưu lượng người qua lại.
| Tiêu chí | Cửa 1 cánh trượt | Cửa 2 cánh trượt |
|---|---|---|
| Vị trí phù hợp | Lối đi nhỏ, cửa hàng, phòng khám, cửa phụ | Sảnh, siêu thị, trung tâm thương mại, cửa chính |
| Hướng mở | Một phía | Hai phía từ giữa |
| Số motor | 1 | 1 (kéo cả hai cánh) hoặc tùy hãng |
| Yêu cầu mặt bằng | Cần đoạn tường hoặc vách trống một bên bằng bề rộng cánh | Cần vách hoặc tường hai bên |
| Lối đi mở được | Hẹp hơn | Rộng hơn, nhiều người đi cùng lúc |
Ngoài cửa trượt, trên thị trường còn có cửa mở cánh tự động (lối nhỏ), cửa xoay tự động (khách sạn, tòa nhà lớn) và cửa trượt cong (công trình có mặt tiền cong). Bài viết này chỉ nói về cửa trượt thẳng.
Chọn kính dày 10 mm hay 12 mm?
Cánh nhỏ trong nhà dùng kính 10 mm, cánh rộng hoặc cửa mặt tiền nên dùng 12 mm. Kính dày hơn thì cứng hơn nhưng nặng hơn, đòi hỏi motor, ray và bánh xe chịu tải lớn hơn.
Kính có khối lượng khoảng 2,5 kg/m² cho mỗi mm độ dày. Từ đó tính được khối lượng một cánh cao 2,4 m (chưa tính phụ kiện):
| Kích thước cánh (rộng × cao) | Kính 10 mm | Kính 12 mm |
|---|---|---|
| 1,0 × 2,4 m | 60 kg | 72 kg |
| 1,2 × 2,4 m | 72 kg | 86 kg |
| 1,5 × 2,4 m | 90 kg | 108 kg |
Hãy đối chiếu khối lượng cánh với tải trọng tối đa của motor và ray trong catalogue trước khi đặt kính.
Ưu điểm và hạn chế của cửa kính tự động
Ưu điểm
- Ra vào không cần chạm tay, phù hợp bệnh viện, phòng khám và người mang nhiều đồ.
- Cánh trượt dọc tường, không cần khoảng trống xoay.
- Cửa tự đóng sau thời gian chờ, hạn chế để cửa mở.
- Cảm biến an toàn giúp giảm nguy cơ kẹp người.
- Kính trong suốt cho ánh sáng đi qua, tầm nhìn thông suốt. Hạn chế cần biết trước khi đặt
- Cần nguồn điện và dây điều khiển đến vị trí dầm máy. Nên khảo sát điện trước khi chốt thiết kế.
- Khi mất điện, cửa phụ thuộc cấu hình: một số loại cho đẩy tay, một số cần bộ pin dự phòng. Hãy hỏi rõ trước khi mua.
- Cảm biến có thể nhận nhầm vật di chuyển (lá cây, biển quảng cáo, người đi ngang), làm cửa mở không cần thiết. Cần chỉnh vùng quét khi lắp.
- Cửa không kín khí, khe hở ở mép và đáy cánh làm cách âm, cách nhiệt hạn chế.
- Kính đã tôi không cắt hay mài lại được. Sai kích thước là phải làm lại tấm kính.
- Cần bảo trì định kỳ: vệ sinh ray, kiểm tra bánh xe, dây đai và cảm biến.

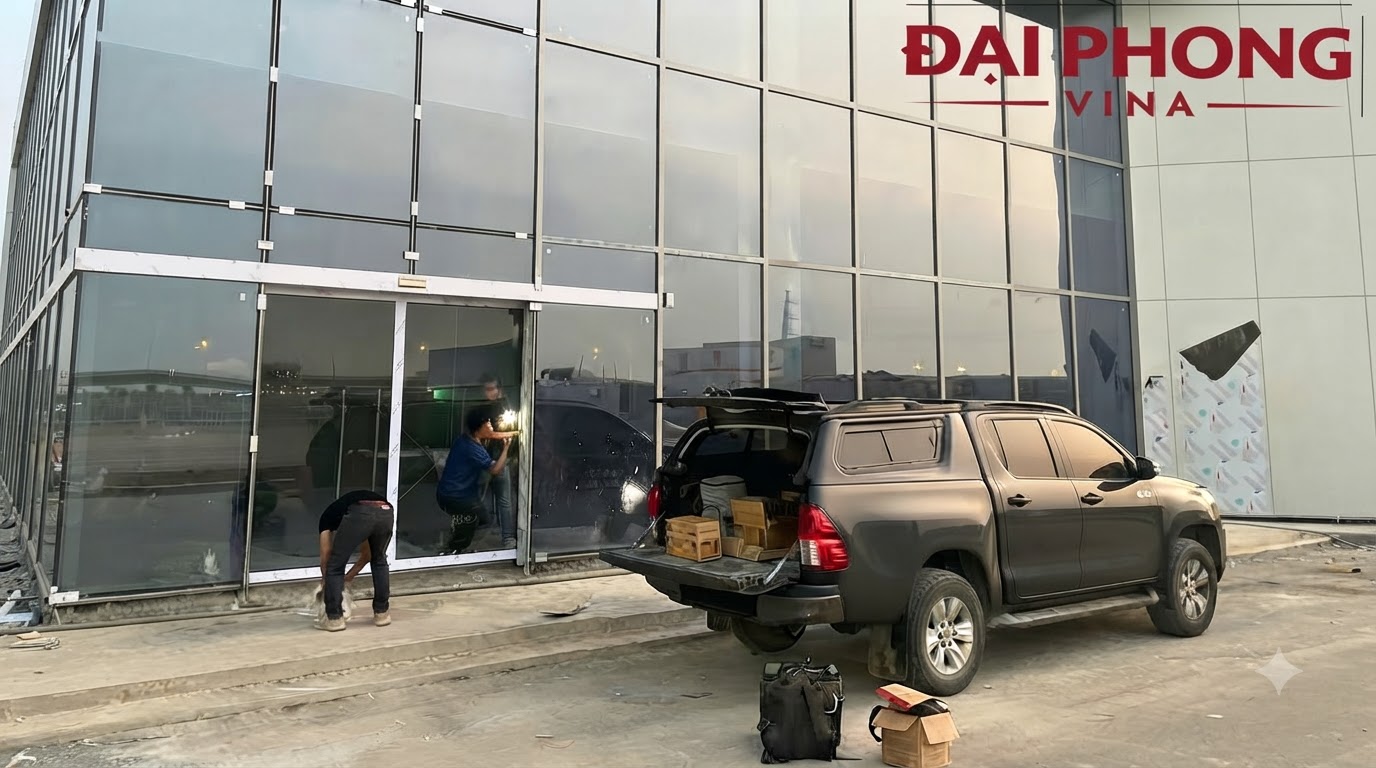

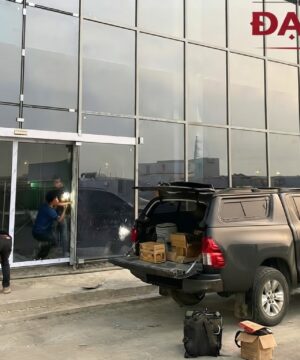

Quy trình lắp cửa kính tự động gồm những bước nào?
Quy trình gồm 7 bước: khảo sát, đo, đặt kính, lắp dầm máy và ray, treo cánh, đấu điện và cảm biến, cài đặt và chạy thử.
- Khảo sát vị trí. Kiểm tra kết cấu chịu lực phía trên cửa, nguồn điện, nền sàn, và chiều cao có đủ chỗ cho dầm máy.
- Đo kích thước thực tế. Đo rộng và cao tại ba điểm, lấy số nhỏ nhất, tính bề rộng thông thủy và chiều dài dầm máy.
- Đặt kính tôi theo kích thước. Kính được cắt, mài cạnh rồi mới tôi. Sau khi tôi không chỉnh sửa được.
- Lắp dầm máy và ray. Cố định dầm máy vào kết cấu chịu lực, cân thẳng và ngang bằng nước.
- Treo cánh kính. Gắn kẹp và bánh xe vào mép trên cánh, đưa cánh vào ray, lắp dẫn hướng dưới sàn.
- Đấu điện và lắp cảm biến. Nối motor, bộ điều khiển, cảm biến kích hoạt và cảm biến an toàn theo sơ đồ của nhà sản xuất.
- Cài đặt và chạy thử. Chỉnh tốc độ, thời gian chờ, vùng quét, kiểm tra cảm biến an toàn bằng vật cản và thử chế độ khi mất điện.
Bảo trì cửa kính tự động
Vệ sinh ray và lau cảm biến mỗi tháng, kiểm tra bánh xe, dây đai và ốc kẹp kính mỗi 3–6 tháng. Khi cửa chạy giật, kêu hoặc mở không đều, hãy gọi kỹ thuật xử lý sớm. Bánh xe và dây đai mòn nặng sẽ làm hỏng ray và motor.

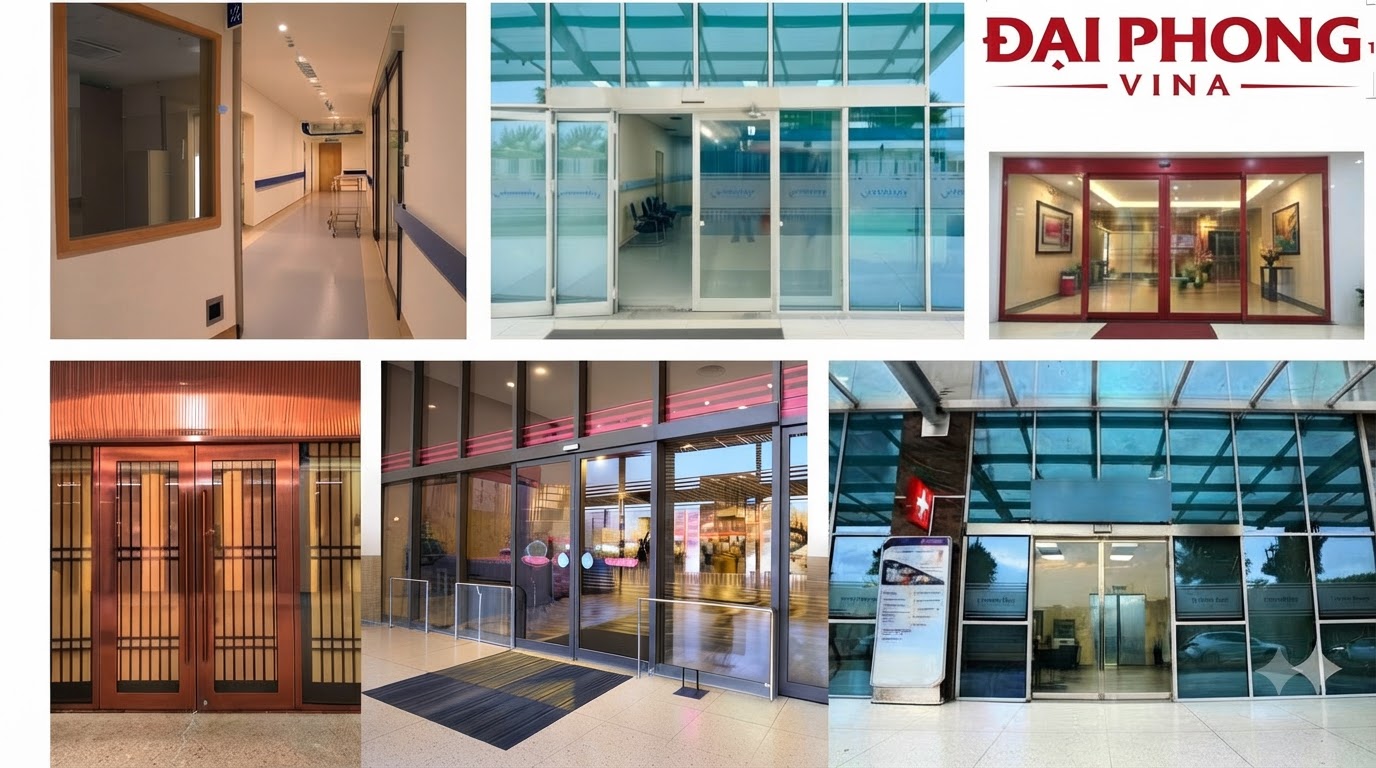

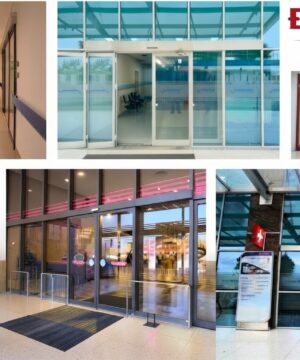

Cửa kính tự động dùng ở những công trình nào?
| Công trình | Lý do thường chọn |
|---|---|
| Cửa hàng, showroom | Khách ra vào không cần chạm tay |
| Trung tâm thương mại, siêu thị | Lưu lượng người lớn, lối đi cần thông |
| Bệnh viện, phòng khám | Hạn chế chạm vào tay nắm dùng chung |
| Tòa nhà văn phòng, khách sạn | Sảnh vào gọn, người mang hành lý ra vào dễ |
Đại Phong Vina cung cấp những dịch vụ nào?
Đại Phong Vina nhận tư vấn, thiết kế, sản xuất kính và lắp đặt cửa kính tự động mở trượt 1 cánh, 2 cánh. Để nhận báo giá theo kích thước thực tế, gửi bề rộng, chiều cao lối đi, vị trí nguồn điện và ảnh hiện trạng.
- Hotline: 0888.3333.18
- Địa chỉ: Tầng 5, Số 45 Trung Kính, Phường Yên Hòa, Thành phố Hà Nội, Việt Nam
- Website: https://cuanhomcaocapdaiphong.com
Câu hỏi thường gặp
Cửa kính mắt thần có phải cửa kính tự động không?
Có. “Mắt thần” là cách gọi dân gian của cửa trượt tự động dùng cảm biến, tên gọi kỹ thuật là cửa trượt tự động hoặc cửa tự động cảm biến.
Cửa kính tự động dùng cảm biến loại nào?
Hai loại phổ biến là radar (vi sóng) bắt chuyển động và hồng ngoại quét vùng trước cửa. Ngoài ra có cảm biến an toàn để phát hiện vật cản khi cửa đóng.
Cửa kính tự động dùng kính dày bao nhiêu?
Cửa dùng kính cường lực 10–12 mm. Cánh nhỏ dùng 10 mm, cánh rộng hoặc cửa mặt tiền nên dùng 12 mm.
Mất điện thì cửa kính tự động có mở được không?
Tùy cấu hình. Một số cửa cho đẩy tay khi mất điện, một số dùng bộ pin dự phòng. Cần hỏi rõ khi đặt cửa.
Cửa kính tự động có kẹp người không?
Cửa có cảm biến an toàn để dừng hoặc mở lại khi phát hiện vật cản trong đường đóng. Cảm biến này cần được chỉnh và kiểm tra khi lắp.
Cửa kính tự động giá bao nhiêu?
Giá phụ thuộc diện tích kính, độ dày, số cánh, loại motor, cảm biến và phụ kiện. Đại Phong Vina báo giá theo kích thước thực tế của từng công trình.
