Bản vẽ CAD cabin tắm là tài liệu kỹ thuật thể hiện đầy đủ kích thước, vật liệu và chi tiết lắp đặt vách kính tắm đứng dưới dạng file AutoCAD (.dwg) hoặc bản vẽ 2D.
Bản vẽ chuẩn gồm 3 phần bắt buộc:
- Mặt bằng (Plan) — vị trí cabin trong phòng vệ sinh, hướng mở cửa, bán kính quét cửa.
- Mặt cắt đứng (Elevation) — chiều cao kính từ mặt sàn (thường 2.000–2.200 mm), vị trí thanh giằng.
- Chi tiết cấu tạo (Detail) — vị trí kẹp kính, khe hở gioăng từ (2–3 mm), gờ chặn nước.
Kích thước tiêu chuẩn theo từng loại cabin tắm
| Loại cabin | Kích thước phổ biến (mm) | Cửa |
|---|---|---|
| Cabin góc vuông 90° | 800×800 / 900×900 / 1000×1000 | Mở quay hoặc lùa |
| Cabin góc vát 135° | 900×900 (cạnh vát) | Mở quay |
| Cabin chữ nhật (thẳng) | 1000×800 / 1200×800 | Lùa hoặc mở quay |
| Cabin tắm đứng | 800×800 | Mở quay |
Kính cường lực dày 8–10 mm dùng cho cabin tiêu chuẩn; dày 12 mm dùng cho cabin tải trọng cao hoặc kích thước lớn hơn 1.200 mm. Phụ kiện chuẩn gồm bản lề inox 304, kẹp kính, tay nắm và gioăng cao su chịu nước.

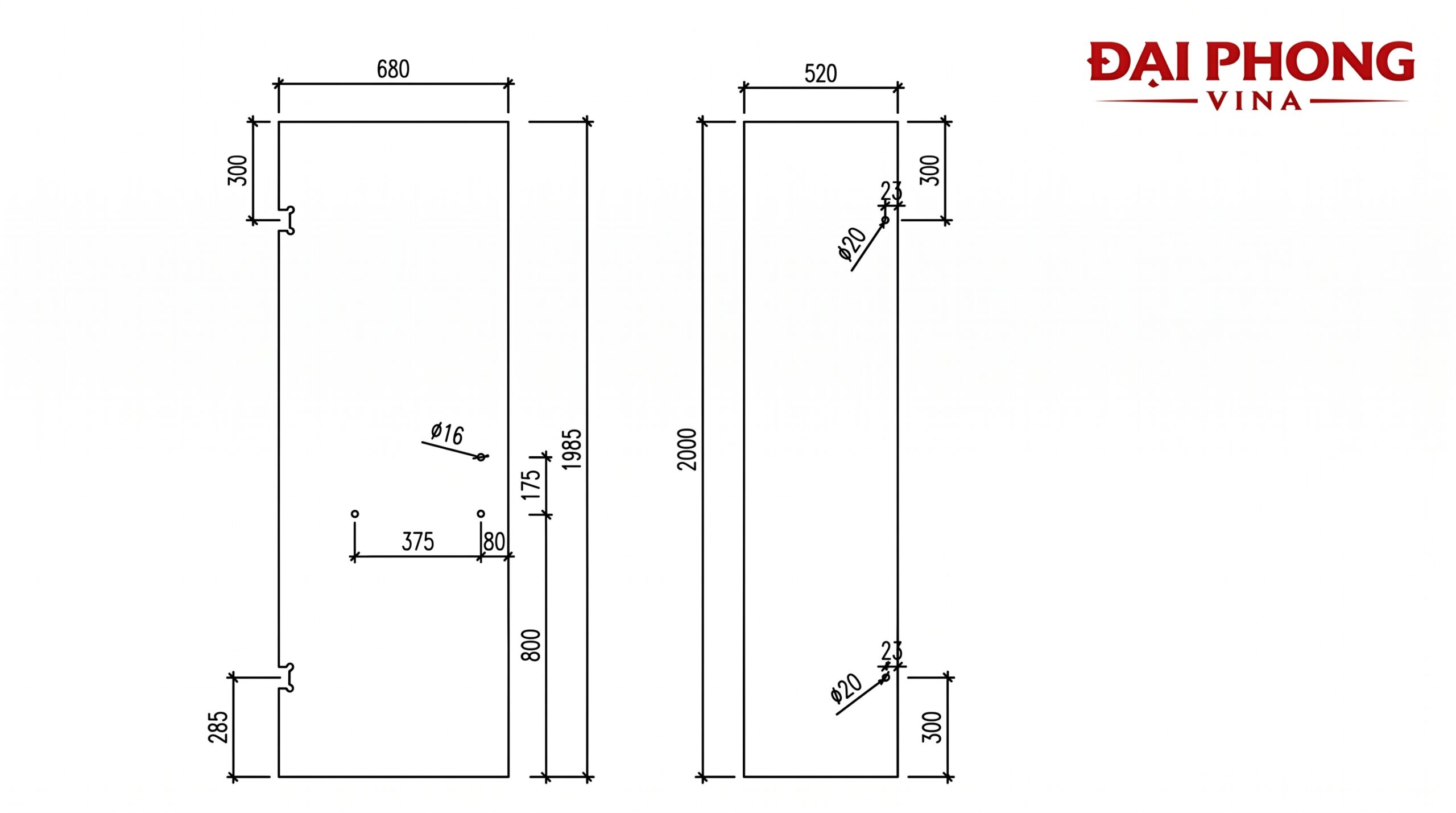

Cách đọc bản vẽ CAD cabin tắm
Mặt bằng tổng thể thể hiện khoảng cách từ cabin đến bồn cầu và lavabo — tiêu chuẩn tối thiểu là 300 mm mỗi bên để đảm bảo lối đi và thao tác vệ sinh. Hướng mở cửa phải kiểm tra bán kính quét không chồng lấp thiết bị khác.
Mặt cắt đứng thể hiện khoảng hở phía trên kính (50–100 mm đến trần) để thông gió, tránh hơi nước tích tụ gây ẩm mốc.
Chi tiết cấu tạo là phần quan trọng nhất khi thi công: gioăng từ lắp vào cạnh kính phải ép sát sàn và tường để ngăn nước rò ra ngoài; gờ chặn nước (đá granite hoặc inox âm sàn) định hướng nước thoát vào trong khu vực tắm.
Công thức trừ kích thước kính cabin 180°
Đối với cabin vách thẳng dạng cửa mở 180°:
- Chiều rộng kính = Khoảng thông thủy − 2× độ dày nẹp biên − khe hở lắp ráp (mỗi bên 2–3 mm).
- Chiều cao kính = Chiều cao lắp đặt mong muốn − khoảng trừ thanh chân (nếu có) − gioăng dưới sàn.
Ví dụ: Khoảng thông thủy 900 mm, nẹp biên mỗi bên 15 mm, khe hở 3 mm → Chiều rộng kính = 900 − 30 − 6 = 864 mm.

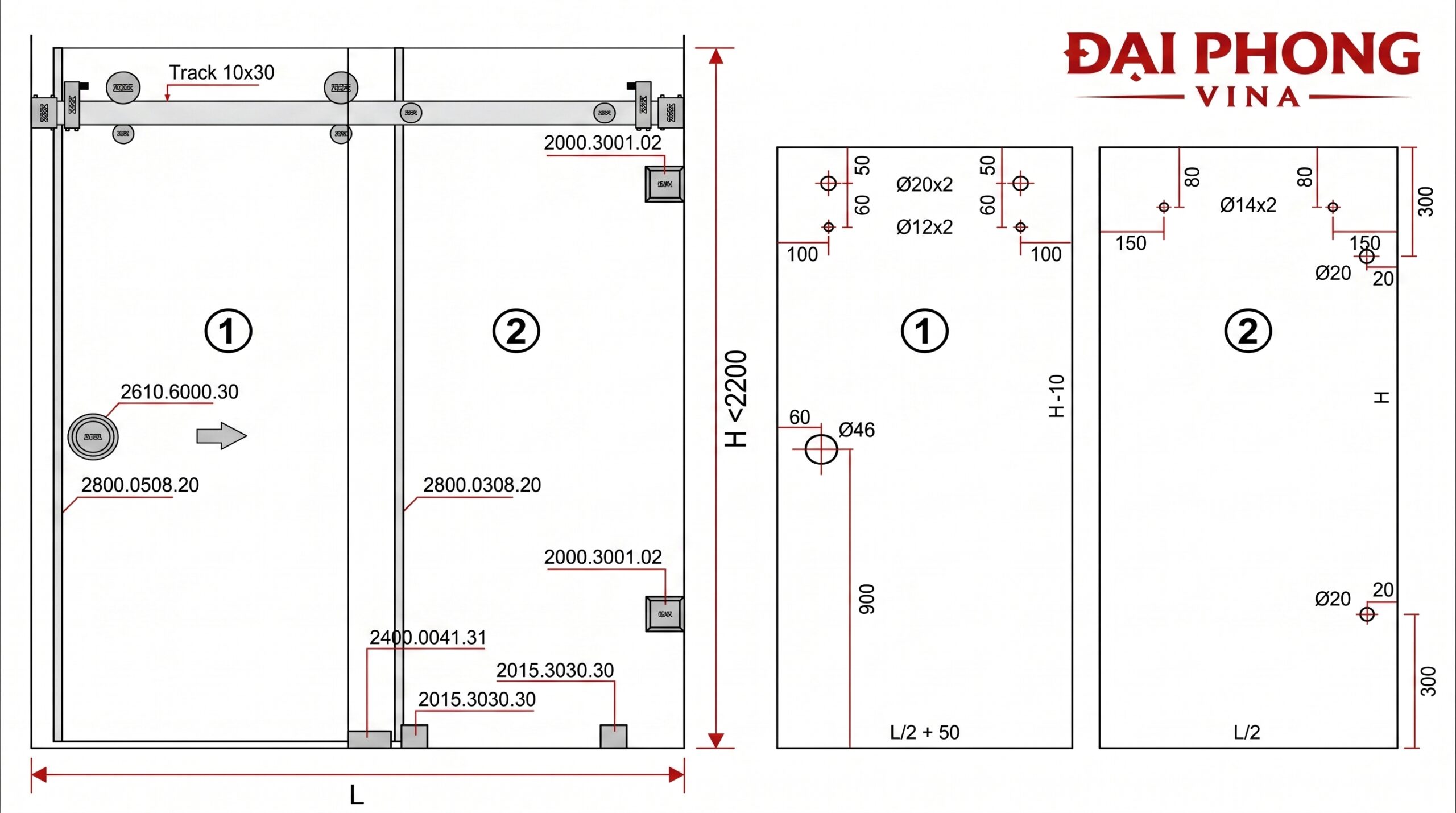

Tải bản vẽ CAD cabin tắm ở đâu?
File CAD block 2D cabin tắm (vách kính đứng, cabin góc, cabin lùa) có thể tải từ:
- Thư viện Cad thiết bị vệ sinh tại kientrucdongduong.com — bộ block tổng hợp cho AutoCAD.
- Anarchivn Blog — chi tiết tắm đứng, WC, lavabo định dạng .dwg.
Khi chèn block vào bản vẽ công trình, cần kiểm tra đơn vị file (mm hay m) và điều chỉnh tỷ lệ trước khi in.
Câu hỏi thường gặp
Bản vẽ CAD cabin tắm cần bao nhiêu lớp (layer)? Thông thường gồm 3–4 lớp: kính (GLASS), phụ kiện (FITTING), kích thước (DIM), chú thích (TEXT). Phân lớp rõ giúp in bản in đúng đường nét và dễ chỉnh sửa sau này.
Dùng AutoCAD phiên bản nào để mở file .dwg cabin tắm? AutoCAD 2010 trở lên đọc được hầu hết các file .dwg thư viện cabin tắm hiện hành. File cũ hơn (định dạng R14) có thể cần chuyển đổi bằng lệnh SAVEAS.
Khe hở giữa kính và tường bao nhiêu mm là chuẩn? Khe hở lắp ráp tiêu chuẩn là 2–3 mm mỗi cạnh. Lớn hơn 5 mm khiến gioăng từ không ép đủ lực, dễ rò nước ra ngoài.
